Descrizione Prodotto

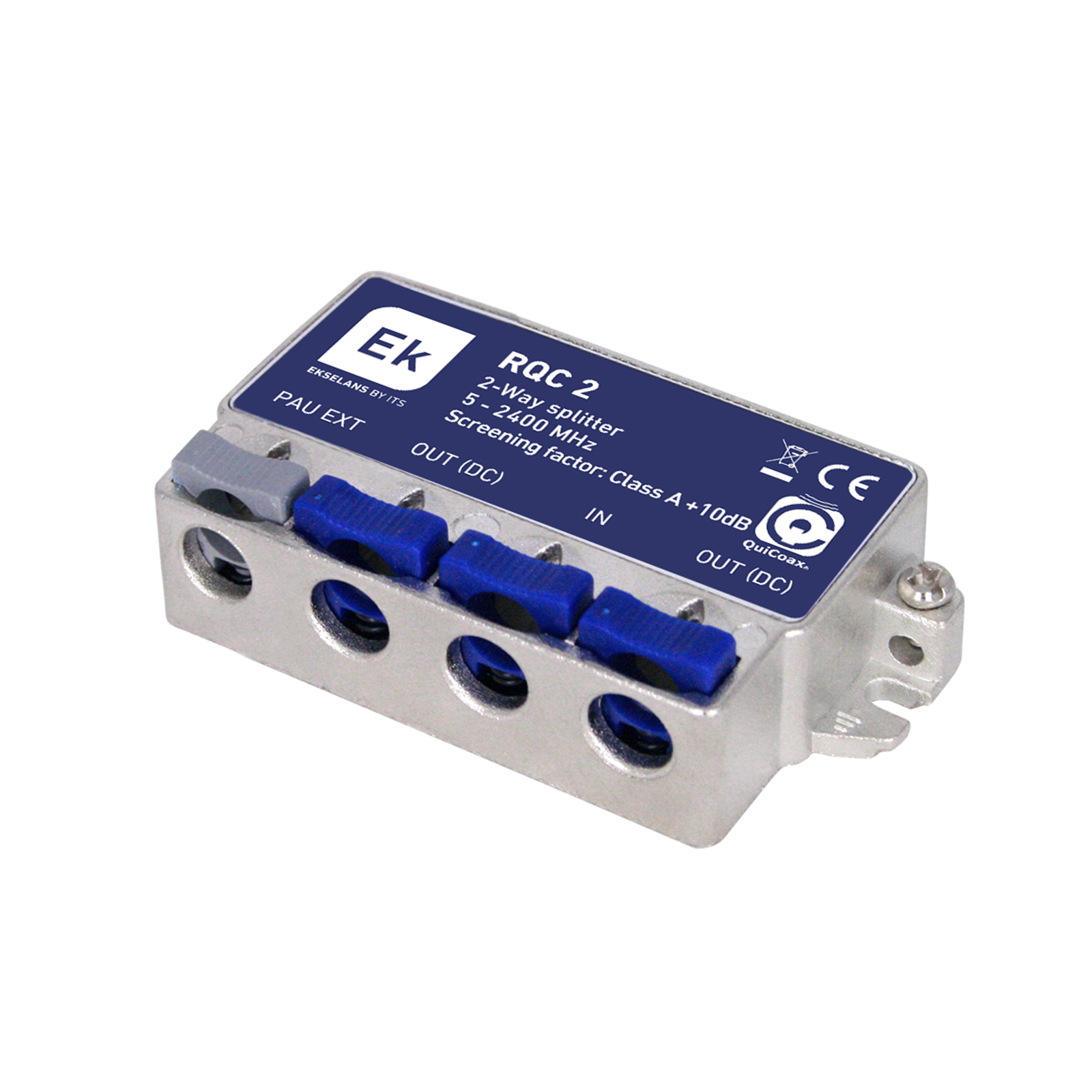

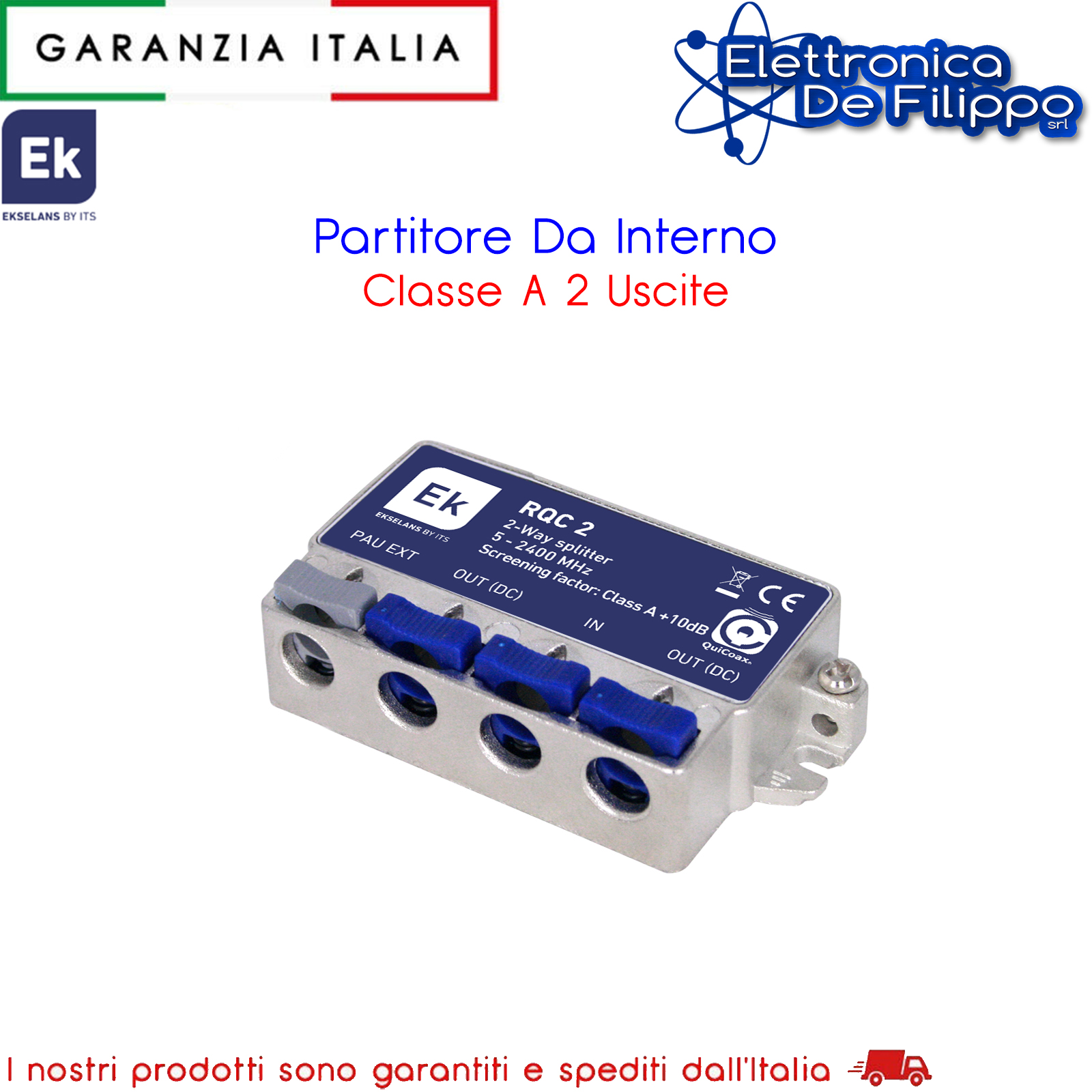

Partitore classe A a 2 uscite. Banda di passaggio: 5-2400 MHz. Perdite di passaggio: 4 dB (862 MHz) / 5,5 dB (2300 MHz). Con passaggio di corrente CC.

Perdita

• Perdita di inserzione (IN-OUT) 5-47 MHz: <3.5 dB
• Perdita di inserzione (IN-OUT) 47-950 Mhz: <4.0 dB
• Perdita di inserzione (IN-OUT) 950-2150 MHz: <5.5 dB
• Perdita di inserzione (IN-OUT) 2150-2400 Mhz: <6.0 dB

Isolamento

• Isolamento (OUT-OUT) 5-47 MHz: >35 dB
• Isolamento (OUT-OUT) 47-950 MHz: >30 dB
• Isolamento (OUT-OUT) 950-2150 MHz: >22 dB
• Isolamento (OUT-OUT) 2150-2400 MHz: >20 dB

Perdita Di Ritrono

• Perdita di ritorno 5-47 MHz: >15 dB
• Perdita di ritorno 47-950 MHz: >15 dB
• Perdita di ritorno 950-2150 MHz: >15 dB
• Perdita di ritorno 2150-2400 MHz: >12 dB

Operatività

• Impedenza: 75 Ω
• Applicazione: SAT, MATV 2.4Ghz +DC
• Efficienza di schermatura: EN50083-2 Class A +10dB
• Passaggio CC: Sì (max. 500mA)
• Utilizzo: Interno

Connessione Del Cavo

• Numero di entrate: 1
• Numero di salite: 2
• Tipo di connessione: Con Cavo

Meccanica

• Profondità del prodotto: 16 mm
• Prodotto Altezza: 38 mm
• Larghezza del prodotto: 75 mm
• Peso netto 0,081kg
