Descrizione Prodotto

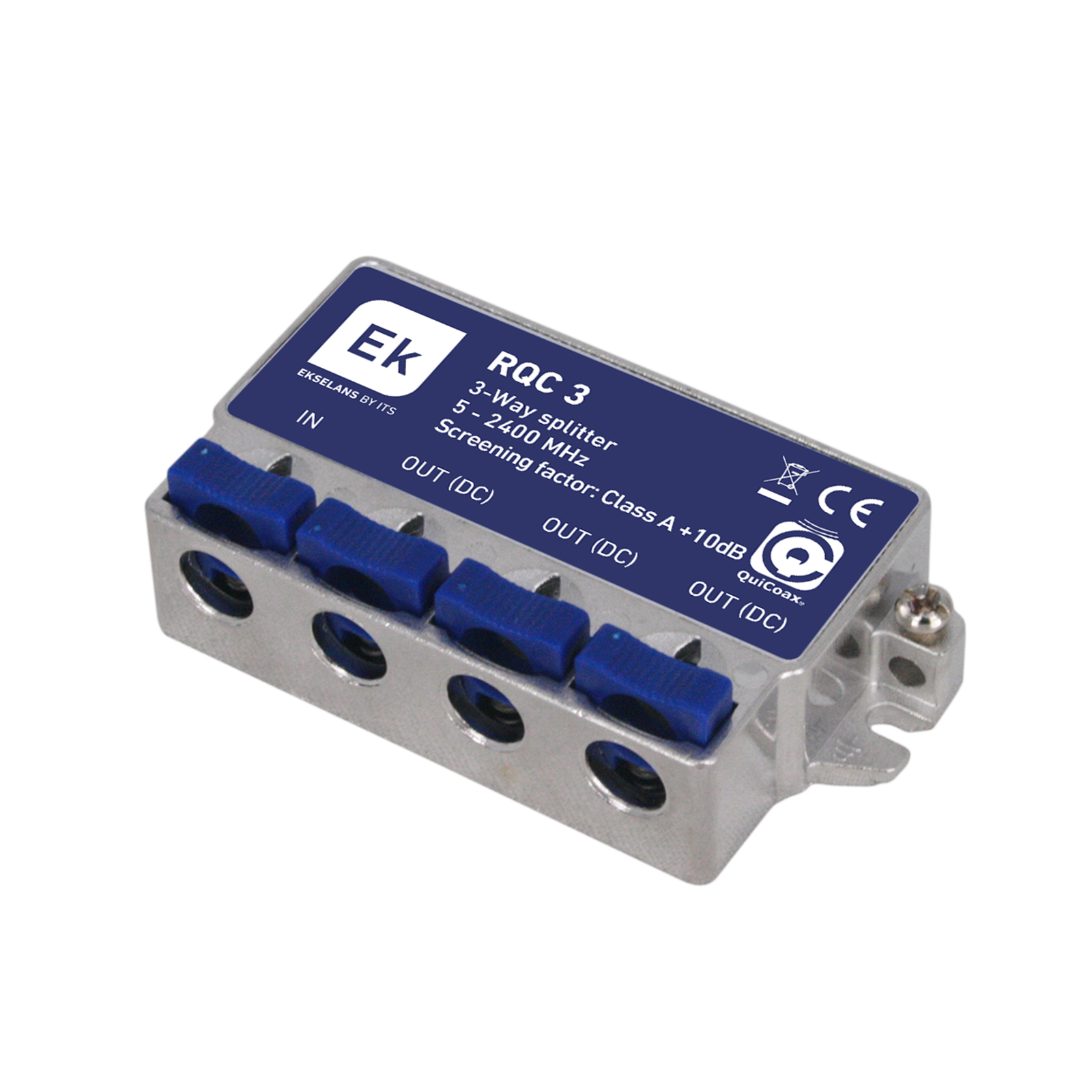

Partitore classe A a 3 uscite. Banda di passaggio: 5-2400 MHz. Perdite di passaggio: 7 dB (862 MHz) / 9,5 dB (2400 MHz). Con passaggio di corrente DC.

Perdita

• Perdita di inserzione (IN-OUT) 5-47 MHz: <6 dB
• Perdita di inserzione (IN-OUT) 47-950 Mhz: <6.7 dB
• Perdita di inserzione (IN-OUT) 950-2150 MHz: <9 dB
• Perdita di inserzione (IN-OUT) 2150-2400 Mhz: <9.3 dB

Isolamento

• Isolamento (OUT-OUT) 5-47 MHz: >30 dB
• Isolamento (OUT-OUT) 47-950 MHz: >30 dB
• Isolamento (OUT-OUT) 950-2150 MHz: >25 dB
• Isolamento (OUT-OUT) 2150-2400 MHz: >24 dB

Perdita Di Ritrono

• Perdita di ritorno 5-47 MHz: >12 dB
• Perdita di ritorno 47-950 MHz: >15 dB
• Perdita di ritorno 950-2150 MHz: >12 dB
• Perdita di ritorno 2150-2400 MHz: >12 dB

Operatività

• Impedenza: 75 Ω
• Applicazione: SAT, MATV 2.4Ghz +DC
• Efficienza di schermatura: EN50083-2 Class A +10dB
• Passaggio CC: Sì (max. 500mA)
• Utilizzo: Interno

Connessione Del Cavo

• Numero di entrate: 1
• Numero di salite: 3
• Tipo di connessione: Con Cavo

Meccanica

• Profondità del prodotto: 16 mm
• Prodotto Altezza: 38 mm
• Larghezza del prodotto: 75 mm
• Peso netto 0,081kg
