Descrizione Prodotto

8111-AIR 7 è un dispositivo di misurazione del campo leggero, portatile, ergonomico e facile da usare e per l'elaborazione delle immagini 4K, progettato per garantire le migliori prestazioni delle installazioni di sistemi TV analogici e digitali. Ci sono anche varie funzioni di ingresso video CCTV (AHD/TVI/CVI), HDMI e CVBS per gli installatori di sistemi. La banda satellitare DVB-S/S2, la banda TV via cavo DVB-C (ALLEGATO A/B/C), la banda TV terrestre DVB-T/T2 (ISDB-T) e le bande GSM mobile (2G-3G-4G-5G) a 40-2150 Mhz coprono la gamma.
8111-AIR 7 misura molti parametri digitali e analogici di cui gli installatori potrebbero aver bisogno in un intervallo rapido e preciso con vari algoritmi. Mostra anche le trasmissioni in risoluzioni video SD-HD-FHD-4K sullo schermo. Consente agli installatori di fornire un servizio accurato e veloce in tutti i loro servizi con le funzioni di misurazione TV e analizzatore di spettro.

• DVB S-S2 / T-T2 / C / J.83B / ISDB-T / GSM Mobile Combo Analizzatore di segnale di campo
• Singolo ingresso RF 40-2150MHz 75 Ohm F Connettore
• Misurazione della banda satellitare 20-100 dBµV (sensibilità ± 3 dB)
• Misurazione Catv-Terr 20-105 dBµV (± sensibilità di 3 dB)
• Touch screen da 7" ad alta risoluzione
• Schermate di misurazione del segnale
• Schermate di analisi dello spettro
• Schermi Constellation
• Schermate di misurazione da tabelle
• Schermi di misurazione multilivello
• Schermate di misurazione del limite di inclinazione
• RF - aBer - bBer- Per - C/N - Mer - Link Margin Measurement
• Ingresso video per telecamere AHD-TVI-CVI e telecamere a circuito chiuso analogiche

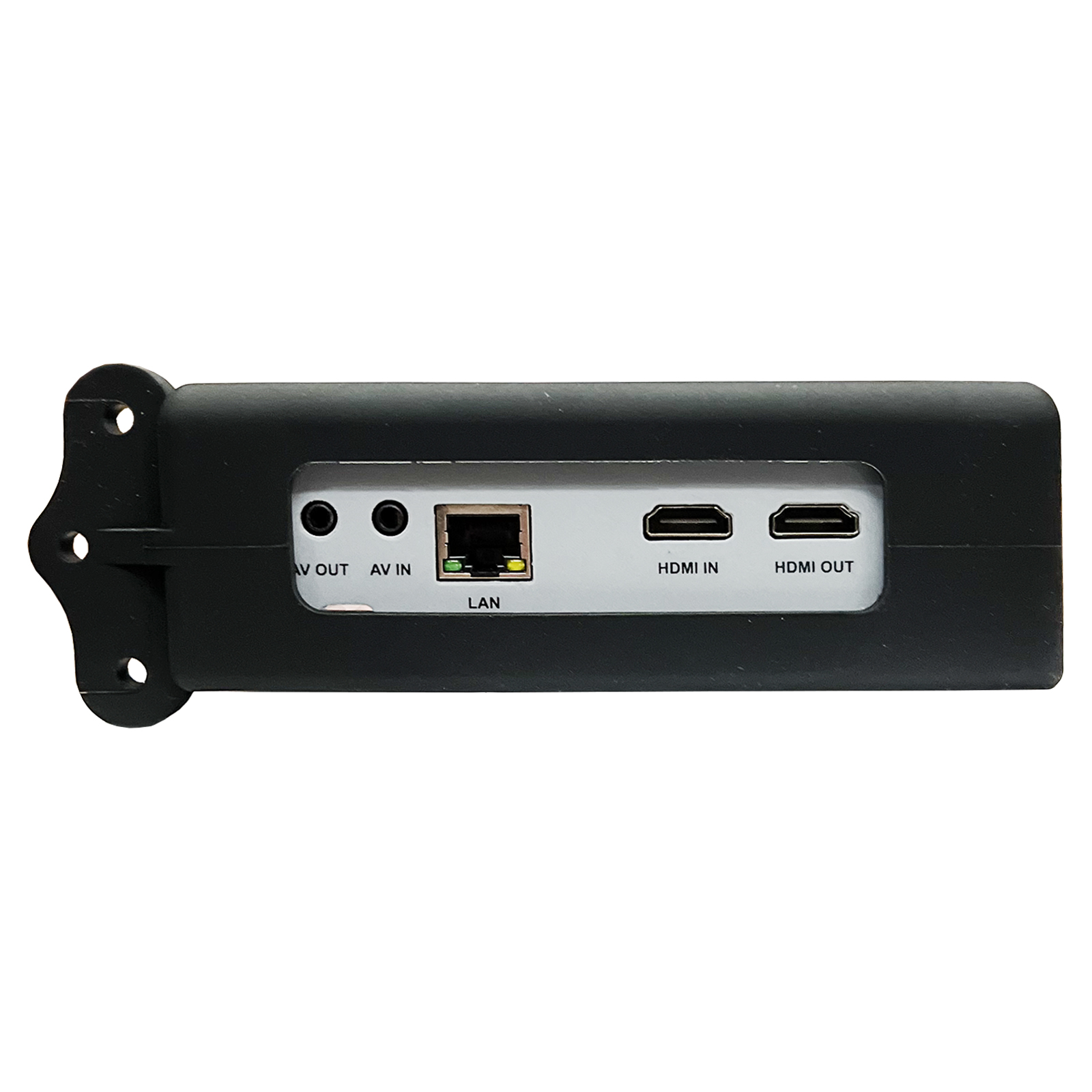

• Funzionalità di ingresso/uscita HDMI e ingresso/uscita AV
• Schermo video 4K H.264, H.265
• Elenco dei programmi e informazioni PID audio e video su un'unica schermata.
• Processore ad alta velocità da 1,9 GHz - 16 GB di memoria
• La batteria agli ioni di litio sostituibile da 7000 mAh 7,4 V può funzionare per 3-4 ore.
• Aggiornamento del software e del piano frequenziale tramite LAN Network 100M o USB
• Software per PC Windows per preparare il piano delle frequenze
• 50 piani Catv programmabili, 50 piani terrestri, 250 memorie satellitari
• 10.000 frequenze e memorie di canale
• Tastierino numerico in silicone retroilluminato
• Protezione della batteria e funzione di spegnimento automatico
• Torcia a led per ambienti bui
• Schermata di test di tensione per il test dell'utente finale.
• 2 kg con batteria
• Dimensioni 250mm x 180mm x 50mm
• Intervallo di funzionamento da 0°C a +50°C
• Umidità relativa 90%

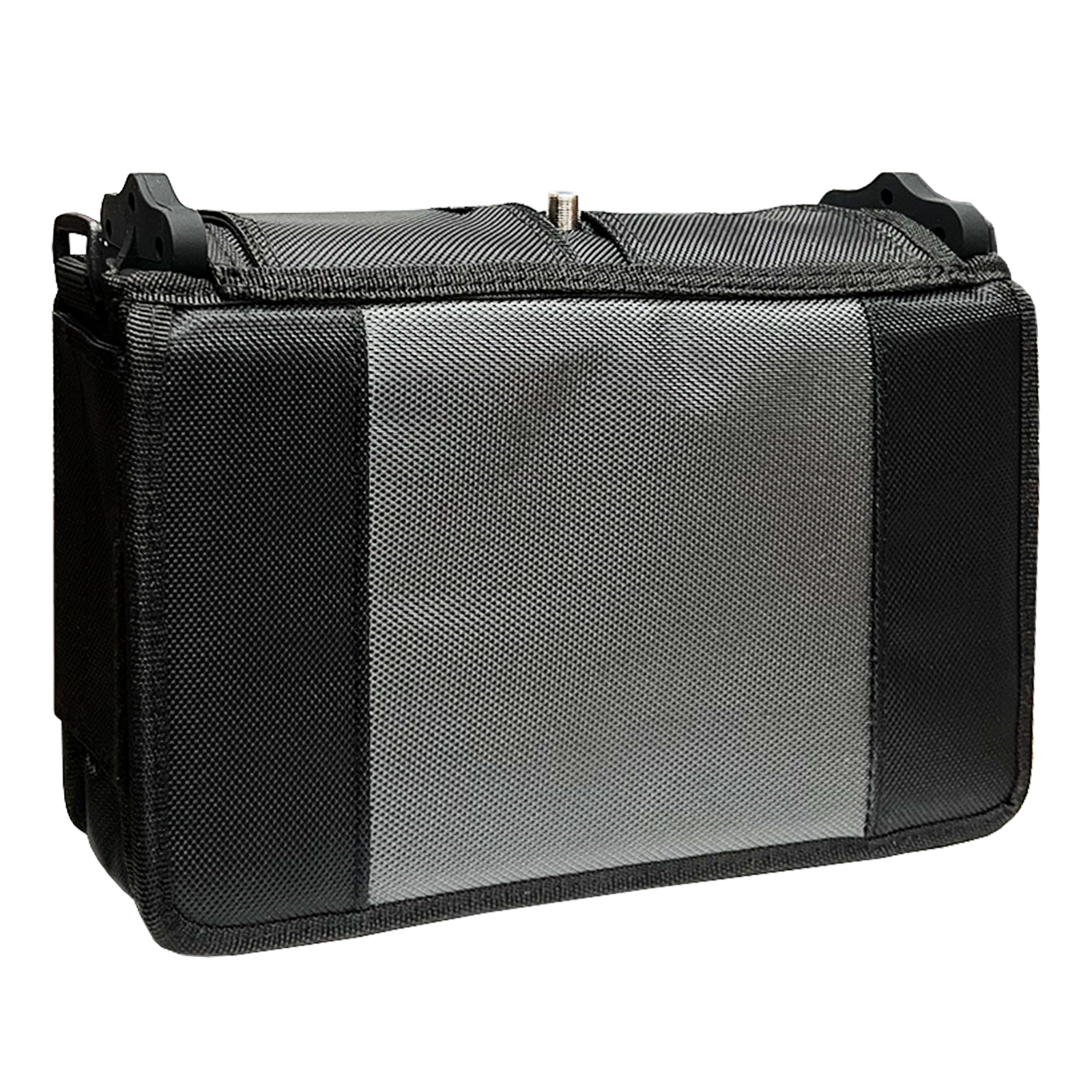

• Con borsa per il trasporto e custodia in silicone
• Caricabatterie 12Volt - 3A e cavo di ricarica per auto
• Menu in 20 lingue diverse
• Fuso orario e ora - Impostazione della data

Caratteristiche Del DVB-S/S2:

• Banda di frequenza: Intervallo di misurazione della frequenza 950 - 2150 Mhz
• Campo di misura: Misurazione della banda satellitare 20-100 dBµV (± sensibilità di 3 dB)
• Schermate di misurazione: Potenza RF, aBER, bBER, MER, C/N e LINK MARJIN
• Memoria: 250 Memoria Satellitare + 10.000 Canali
• MER: 0 ~ 20dB
• Tasso di simboli: 1 ~ 45Ms/s
• Fornitura LNB: Auto/13V/18V/21V, 500 mA max
• Analisi dello spettro: Analizzatore di spettro con memoria in tempo reale e immagini
• Rotazione: 10-20-50-100-200-500-Intervalli di intervallo a spettro completo
• Ricerca NIT: Riconoscimento automatico della frequenza NIT e scansione dei canali sullo schermo Spectrum
• Multi-livello: Visualizzazione di 4 TP per 1 satellite e 8 TP per 2 satelliti in un'unica schermata
• Doppio livello TP: Possibilità di misurare 2 segnali satellitari in un unica schermata per Inb Dual Feed
• Diseq-C: TONO - 1.0 - 1.1 - 1.2 - 2.0 - USALS
• Unicable: UNICABLE I (EN50494) - UNICABLE II (EN50607-dCSS)
• LCN: Sì
• LNB: 34 tipi di LNB e 3 tipi di LNB definiti dall'utente
• Unità di potenza: dBm, dBµV, dBmV
• Tabelle di Misurazione: Misurazione della frequenza satellitare e salvataggio su memoria USB come. cvs
• Chiamata: TP singolo / Tutti i satelliti / Scansione cieca / Scansione NIT
• Porta automatica: Rilevamento automatico delle porte Diseq-C
• Costellazione: QPSK - 8PSK
• FEC: DVB-S 1/2, 2/3, 3/4, 5/6, 7/8 - DVB-S2: 1/2, 2/3, 3/4, 5/6, 8/9, 9/10, 2/5, 3/5
• Avviso acustico: Avvisi basati sul livello di potenza

Caretteristiche Del DVB-C e J.83B e DVB-T/T2 e ISDB-T

• Banda di frequenza: Gamma di frequenza 45 - 1002 MHz
• Gamma di misure digitali: Misurazione della banda satellitare 25-100 dBuV (sensibilità ± 3 dB)
• Intervallo di misura analogico: Misurazione della banda satellitare 20-105 dBuV (± sensibilità di 3 dB)
• Schermi di misura digitali: Potenza RF, aBER, bBER, MER e LINK MARJIN
• Schermi di misura analogici: Potenza RF, C/N, Δ V/A
• Memoria: 50 Piani di frequenza
• MER: 5 ~ 40dB
• Alimentazione dell'antenna: 5V/12V/20V, 500 mA max
• Analisi dello spettro: Analizzatore di spettro con memoria in tempo reale e immagini
• Rotazione: 10-20-50-100-200-500-Intervalli di intervallo a spettro completo
• Ricerca NIT: Riconoscimento automatico della frequenza NIT e ricerca del canale in Spectrum
• Costellazione: DVB-C - 16, 32, 64, 128, 256QAM J.83B - 64, 256 QAM DVB-T - QPSK, 16, 64QAM DVB-T2 - QPSK, 16, 64, 256QAM ISDB-T - DQPSK, QPSK, 160AM, 64QAM
• LCN: Si
• Unità di potenza: dBm, dBuV, dBmV
• Tabelle di Misurazione: Misurazione del piano di frequenza e salvataggio su memoria USB come. cvs
• Chiamata: Frequenza singola / Tutti i piani
• Sistemi TV analogici: M/N/B/G/H/I/D/K/L

Caratteristiche Del GSM Mobile

• GSM: 900 MHz
• DCS: 1800 Mhz
• UMTS 3G: 2100 Mhz
• 4G LTE: 800 Mhz
• 5G Basso: 700 Mhz
• Intervallo di misura del segnale: Misurazione della banda satellitare 15-105 dBuV (± sensibilità di 3 dB)
• Schermi di misura analogici: Potenza RF
• Analisi dello spettro: Analizzatore di spettro con memoria in tempo reale e immagini
• Rotazione: 10-25-50-100-Gamma di span a spettro completo
• Unità di potenza: dBm, dBµV, dBmV

Caratteristiche Di Ingresso CCTV - A/V - HDMI

• Analogico: PAL - NTSC AV INPUT
• AHD: 1 MP, 2 MP, 3 MP, 4 MP, 5 MP, 8 MP
• TVI: 1 MP, 2 MP, 3 MP, 4 MP, 5 MP, 8 MP
• CVI: 1 MP, 2 MP, 4 MP, 8 MP
• Ingresso HDMI: SD - HD - FHD
• Uscite HDMI: SD - HD - FHD -4K
• Ingresso AV: Ingresso AV PAL - NTSC
• Uscita AV: PAL - NTSC 576p
