Descrizione Prodotto

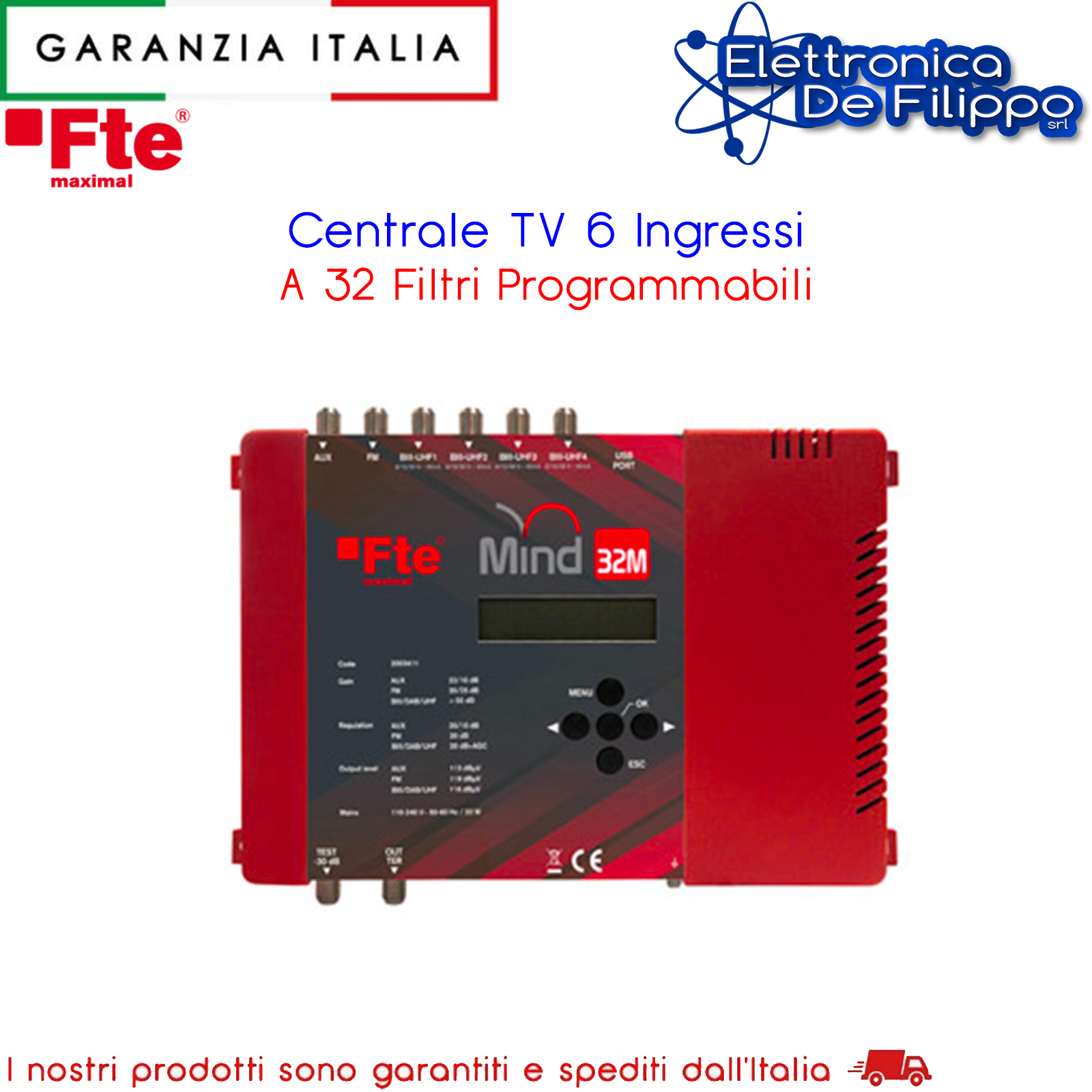

Centrale TV a 32 filtri programmabili che permette di gestire ogni singolo mux con un filtro dedicato. Garantisce una elevata selettività e un alto guadagno. Centrale capace diregolare in autonomia il livello massimo di uscita in funzione della quantità di mux filtrati. Centrale adatta per impianti di medie e grandi dimensioni e per impianti in fibra ottica dove occorre avere un segnale perfettamente equalizzato.

Punti Di Forza

1. Elevato livello di uscita regolabile fino a 116dBµV
2. Programmazione in 3 step tramite tastiera e display LCD
3. Scansione automatica dei mux presenti
4. Regolazione automatica del livello di uscita in funzione dei mux filtrati
5. Perfetta equalizzazione dei segnali in uscita
6. A 32 Filtri programmabili con singolo canale per filtro 7/8 MHz
7. Conversione di canali sulla banda
8. CAG Controllo Automatico di Guadagno su ogni singolo mux
9. Filtro LTE / 5G automatico
10. Altissima selettività dei filtri sui canali adiacenti >35dB@1MHz
11. Codice di blocco per programmazione -Dispone di 6 ingressi programmabili AUX-FM-4xBIII/UHF
12. Porta USB 2,0 per upload/download configurazioni
13. Telealimentazione 12Vcc - 80mA per ogni ingresso

Applicazioni

L'auto programmazione della centrale MIND32M permette di selezionare i migliori canali DVB-T/T2 per distribuirli in uscita garantendo un'elevata selettività tra i canali adiacenti. Grazie all'ottimo guadagno e all'elevato livello di uscita, la MIND32M è la centrale ideale per distribuire i segnali terrestri in impianto di medie dimensioni garantendo un'alta qualità dei programmi digitali. Grazie alla perfetta equalizzazione, la MIND32m è la centrale più adatta in tutti gli impianti monofibra o FTTH multiservizio in cui vi è una distribuzione in fibra ottica.

Caratteristiche Prodotto

• Numero ingressi: 6: AUX, FMx 4x BIII/UHF
• Frequenze: FM: 88 ÷ 108, BIII /UHF: 174÷230 / 470÷862 MHz
• Numero uscite: 1 OUT + 1 TEST (-30 dB)
• Livello d'ingresso: FM: 40 ÷ 90, AUX: 60 ÷ 90, BIII/UHF: 50÷100 dBµV
• Protezione LTE / 5G - MHz: Sì, con l'alta selettività dei filtri
• Guadagno: FM: 35/25, AUX: 22/10, BIII/UHF: >55 dB
• Regolazione: FM:20, AUX: 0÷10 o 0÷20, BIII/UHF: 20 + CAG dB su ogni canale
• Livello max uscita FM: 119 dBµV
• Livello max uscita AUX: 113 dBµV
• Livello max uscita BIII/UHF: 116 dBµV ( regolazione automatica in funzione della quantità di mux filtrati)
• Conversione: Sì
• Funzioni aggiuntive: Autoscan per mux con potenza superiore a 50 dB, livello di uscita calcolato automaticamente in funzione della quantità di mux in ingresso
• Numero filtri programmabili: 32
• Numero canali per filtro: 1
• Regolazione pendenza: 9 dB
• Selettività: >35 dB/1 MHz
• MER: 35 dB
• Figura di rumore FM: <6 dB
• Protezione ESD: Su tutti gli ingressi
• Programmazione: Tramite tastiera e display LCD
• Tensione di telealimentazione: 12 / 24 VDC
• Corrente di telealimentazione: 80 mA su ogni ingresso
• Funzioni porta USB 2.0: Salva/copia configurazione
• Tensione di alimentazione: 100÷254 / 50÷60 VAC/Hz
• Consumo: 22 W
• Temperatura di funzionamento: -5÷50°C
• Dimensioni (L x A x P): 265 x 190 x 52 mm
• Peso: 1 Kg
• Quantità imballo: 1 / 1
• Conforme alle norme: EN 60728, EN 62368-1, EN 50083-2, EN 61000-3-2, EN 61000-3-3, EN 6100-3-3
