Descrizione Prodotto

Cavo coassiale TV/SAT con conduttore centrale in CCS, sezione da 6,8 mm in classe B, costruito con le specifiche appropriate per la bassa dispersione di gas tossici in caso d'incendio.

Punti Di Forza

1. Conduttore interno in acciaio ramato
2. Guaina esterna in PVC bianco
3. Copertura della treccia 36 %
4. Schermatura classe B
5. CPR Euroclasse Eca

Applicazioni

Adatto per distribuire segnali TV e SAT fino a medie distanze.

Caratteristiche Prodotto

• Materiale conduttore interno: CCS - Acciaio ramato
• Diametro conduttore interno: 1,0 mm
• Materiale dielettrico: PE espanso
• Diametro dielettrico: 4,6 mm
• Materiale nastro: Al/Pet
• Materiale treccia: Al
• Numero di fili treccia: 48 (16 x 3 )
• Diametro fili treccia: 0,12 mm
• Copertura ottica treccia: 36 mm
• Tipo di schermatura: Doppia
• Diametro guaina esterna: 6,8 mm
• Materiale guaina esterna: PVC bianco - UV resistant
• Reazione al fuoco - Classe CPR: Eca
• Peso del cavo: 37 kg / km
• Raggio minimo di curvatura: 136 mm
• Impedenza: 75 Ohm
• Capacità: 53 pF / m
• Velocità di propagazione: 84 %
• Resistenza CC conduttore interno/esterno: <135 / <70 Ohm/km
• Attenuazione @ 175 MHz: 13,8 dB/100m
• Attenuazione @ 470 MHz: 16,6 dB/100m
• Attenuazione @ 862 MHz: 20 dB/100m
• Attenuazione @ 950 MHz: 20,5 dB/100m
• Attenuazione @ 1350 MHz: 24 dB/100m
• Attenuazione @ 1750 MHz: 27,5 dB/100m
• Attenuazione @ 2150 MHz: 30,9 dB/100m
• Attenuazione @ 2400 MHz: 33,0 dB/100m
• Perdita di riflessione @ 5 ÷ 470 MHz: >23 dB
• Perdita di riflessione @ 470 ÷ 1000 MHz: >20 dB
• Perdita di riflessione @ 1000 ÷ 2000 MHz: >18 dB
• Perdita di riflessione @ 2000 ÷ 3000 MHz: >15 dB
• Efficienza di schermatura: Classe B
• Efficienza di schermatura @ 30 ÷ 1000 MHz: >=75 dB
• Efficienza di schermatura @ 1000 ÷ 2000 MHz: >=65 dB
• Efficienza di schermatura @ 2000 ÷ 3000 MHz: >=55 dB
• Temperatura minima di installazione: -20°C
• Temperatura di esercizio: -20 ÷ 70°C

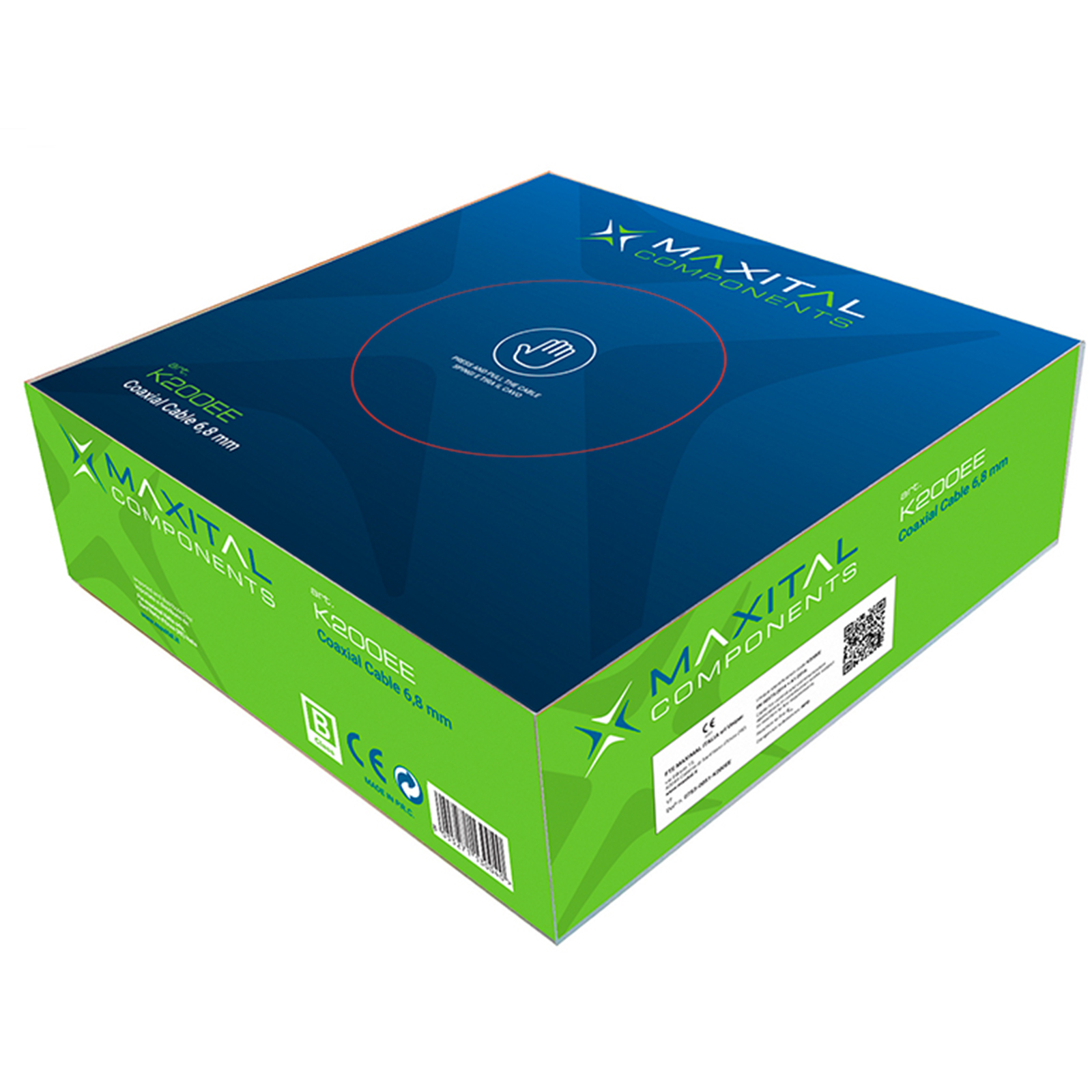

• Tipo di imballo singolo: Matassa in scatola
• Tipo di imballo multiploScatola di cartone
