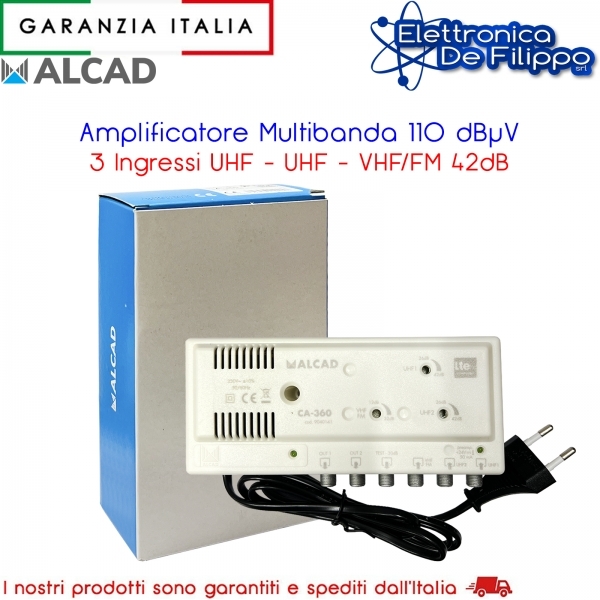

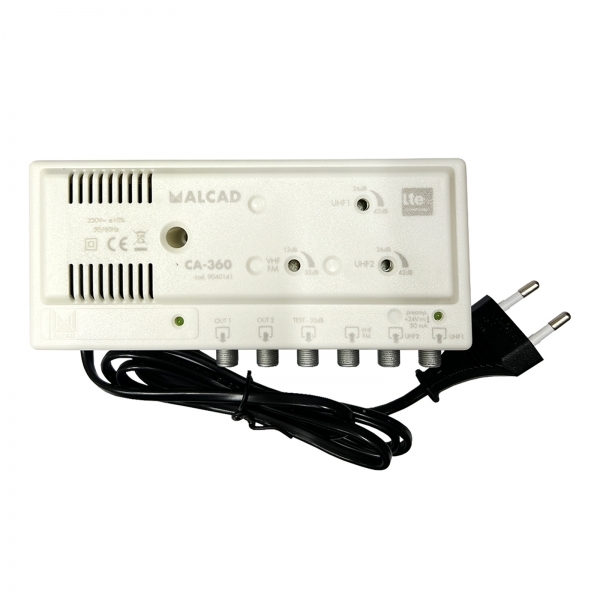

Amplificatori a banda larga per centrali di testa, compatibili con la trasmissione di segnali di telefonia mobile LTE700 e LTE800. Include un filtro di reiezione per i segnali LTE700/800. Dotato di tre ingressi per amplificare e combinare i segnali provenienti dalle antenne. Alimentazione fornita automaticamente al preamplificatore. Disponibili su richiesta a 125 e 240 V~.
Realizzato in plastica ABS, con telaio interno in zama che garantisce la massima schermatura. Connettori di tipo F che offrono una connessione con disadattamento minimo e schermatura elevata. Alimentatore isolato dal resto del circuito ad alta frequenza, conforme a tutti gli standard di sicurezza. Connettori tipo F da avvitare o crimpare.

Applicazioni

Installazioni televisive terrestri digitali e analogiche di medie dimensioni, interessate dalla trasmissione dei segnali della telefonia mobile LTE700 e LTE800. Viene utilizzato come amplificatore di testa dell'impianto. Le due uscite facilitano le distribuzioni a stella dalla testata attraverso l'utilizzo di splitter.

Caratteristiche Prodotto

• Ingressi: 3
• Uscite: 2
• Gamma di frequenza degli ingressi: BI (40 ÷ 70 MHz), FM (88 ÷ 108 MHz), BIII/DAB (160 ÷ 260 MHz)
• Gamma di frequenza delle uscite: UHF 1 (470 ÷ 694 MHz), UHF 2 (470 ÷ 694 MHz)
• Guadagno degli ingressi: BI 32 dB (±1 dB), FM 22 dB (±1 dB), BIII/DAB 32 dB (±1 dB)
• Guadagno delle uscite: UHF 1/UHF 2 42dB (±2 dB)
• Regolare. gamma di guadagno degli ingressi: 20 dB
• Regolare. gamma di guadagno delle uscite: 16 dB
• Punto di test in uscita: - 30 dB (±0,5 dB)
• Livello di uscita: 2x 110 dBμV DIN 45004B, 2x 107 dBμV (IMD3 -66dB), 2x 100 dBμV (IMD2 -60 dB)
• Figura di rumore degli ingressi: 5 dB (±1,5 dB)
• Figura di rumore delle uscite: 6 dB (±1,5 dB)
• Isolamento: ≥ 13 dB
• Voltaggio in uscita: UHF 1 24 Vcc - 50 mA
• Voltaggio di rete: 230 Vac - 7 W
• Temperatura di funzionamento: -10° ÷ +65° C
• Indice di protezione: IP20
