Descrizione KITFS300

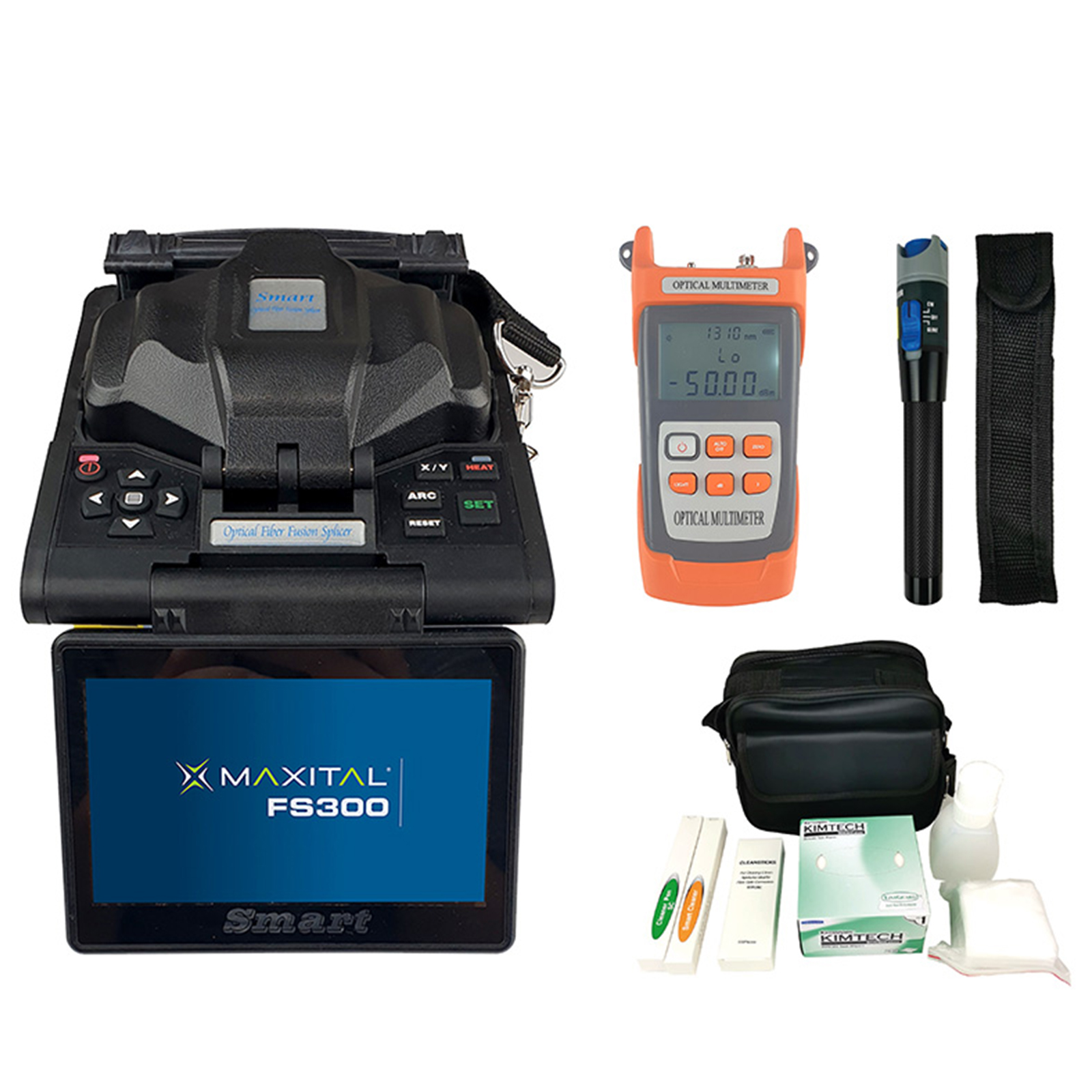

Kit giuntatrice comprensivo di giuntatrice FS300, 1 misuratore di potenza ottica OPM58, 1 laser a impulsi per test fibra ottica LASER2, 1 kit di pulizia per fibra ottica KITPF02.

Punti Di Forza

Kit completo di ogni accessorio per la lavorazione della fibra ottica

Caratteristiche KITFS300

• 1 giuntatrice FS300
• 1 misuratore di potenza ottica OPM58
• 1 laser a impulsi per test fibra ottica LASER2
• 1 kit di pulizia per fibra ottica KITPF02

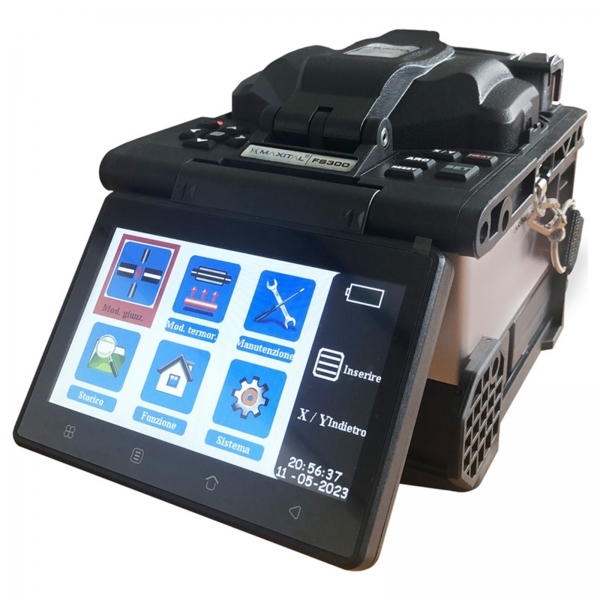

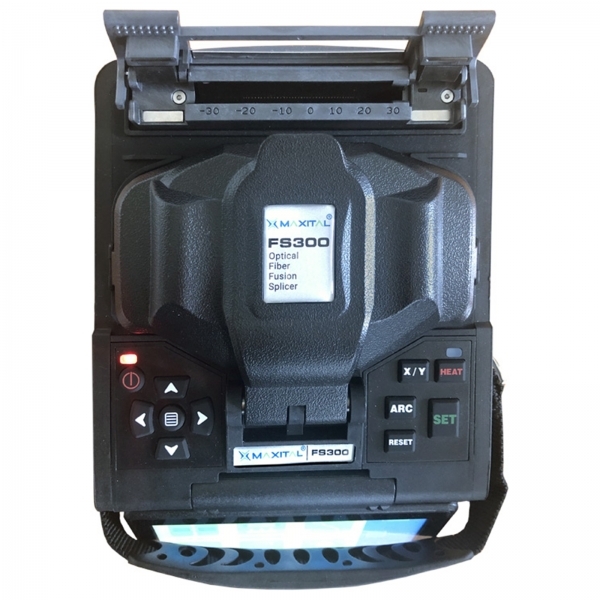

Descrizione Giuntatrice

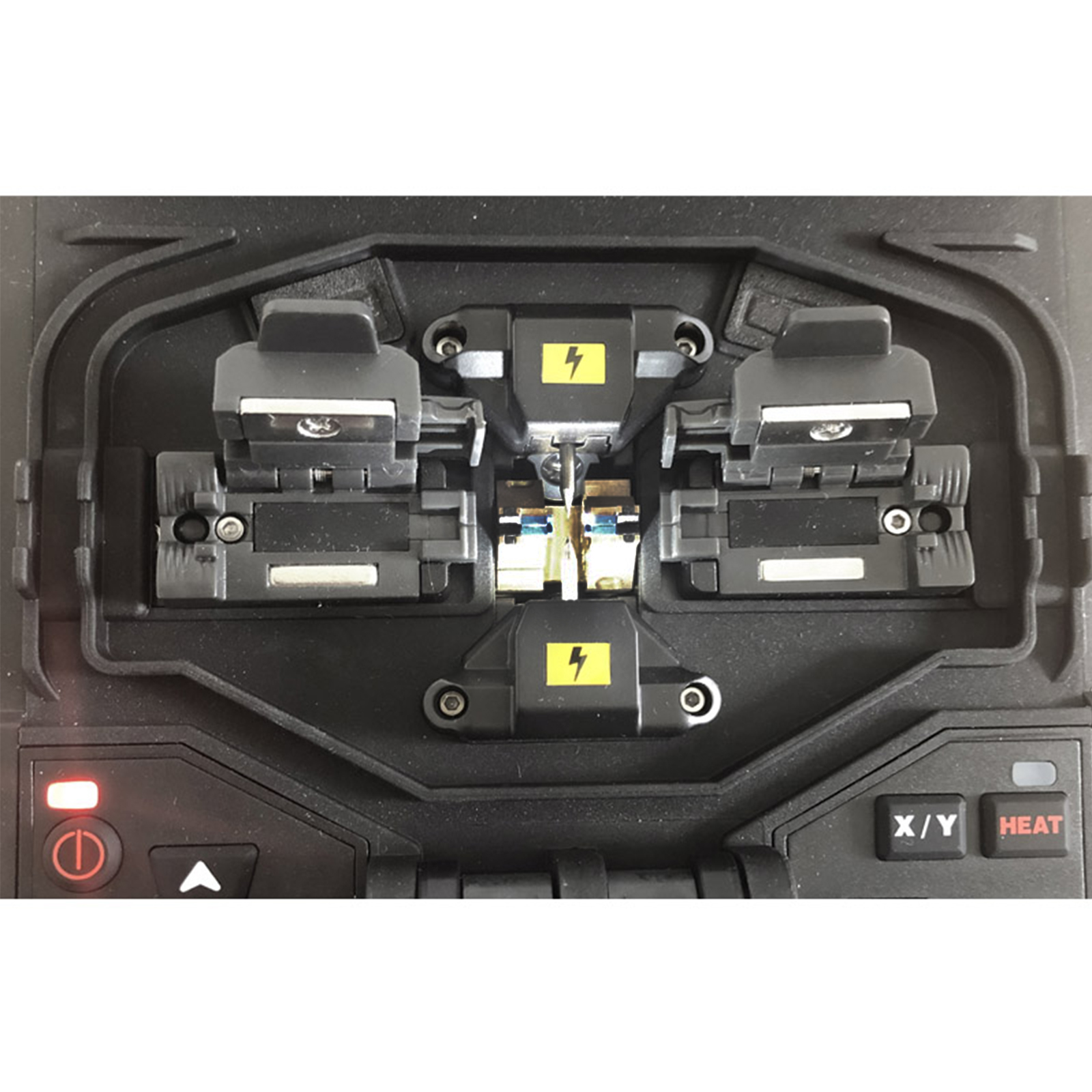

La giuntatrice FS300 permette di effettuare giunzioni core su core grazie alla tecnologia PAS, tramite un sistema di imaging a sensori CMOS, assicura il perfetto allineamento della fibra mediante la regolazione simultanea di 4 motori. É in grado di effettuare giunzioni in tempi rapidi.

Punti Di Forza

1. Tecnologia Core-Core PAS (Profile Alignment System)
2. Allineamento automatico con 4 motori. - Precisione assoluta 0,1 µm
3. Tempo di giunizone di 9 secondi
4. Alta qualità e bassa perdita: attenuazione tipica SM < 0,02 dB
5. Tempo di termorestrizione dei tubetti di 22 secondi
6. Autonomia batteria: >200 cicli di giunzione e termorestrizione
7. Tempo di ricarica batteria di 3 ore
8. Resistente agli urti, vento, pioggia e polvere
9. Display 5 pollici LCD colori. touch screen
10. Mini USB per aggiornamenti software e report giunzioni
11. Durata elettrodi < 2000 cicli
12. Peso 2 kg inclusa batteria
13. Memoria di 10.000 giunzioni
14. Ingrandimento fibre 200/400x

Applicazioni

Adatta per la giunzione di fibre di diverso tipo dando la possibilità di effettuare diverse giunzioni al minuto grazie alla sua velocità nella fusione e nella termirestrizione della giunta. Grazie ai suoi diversi programmi permette di giuntare diversi tipi di fibra e grazie al suo allineamento automatico permette di eseguire giunzioni con estrema facilità.

Caratteristiche Giuntatrice

• Descrizione: Giuntatrice professionale fibra ottica
• Tecnologia di allineamento: Core-Core PAS (Profile Alignament System), allineamento automatico con 4 motori
• Tipo di fibre utilizzabili: SM (G.652/G.657), MM (G.651), DS (G.653), NZDS (G.655), EDF.BIF/UBIF (G.652/G.657)
• Diametro fibra Cladding: 90 ÷ 150 µm
• Rivestimento: 125 ÷ 1000 µm
• Perdita giunzione tipica SM: 0,02, MM:0,01, DS: 0,04, NZDS: 0,04 dB
• Perdita di ritorno: > 60 dB
• Tempo di giunzione: 9 (Typical Mode) sec.
• Tempo di termorestrizione: 22 (Typical Mode) sec.
• Test di trazione: > 2 N
• Display: LCD a colori da 5" Touch screen
• Ingrandimento della fibra: X/Y:200 X o Y: 400x
• Alimentazione: Batteria Litio: 11,1 VDC / 5200 mAh
• Adattatore di rete In: 100-240 VAC 50/60 Hz, Out: 13,5 VDC / 5A
• Autonomia batteria: > 200 cicli di giunzione e termorestrizione
• Memoria di giunzione: 10.000
• Numero cicli di ricarica batteria: 500 volte
• Tempo di ricarica batteria: 3 h
• Interfaccia: USB 2.0
• Condizioni operative Altitudine: 0 ÷ 5000 m, Temperatura: -20 ÷ 55 °C, Umidità: 0 ÷ 90 %, Vento: fino a 15m/s
• Condizioni di stoccaggio Temperatura: -10 ÷ 40°C, Umidità: 0 ÷ 95%
• Potezione: Vento (fino a 15m/s), urti, pioggia e polvere
• Peso: 1,93 (inclusa la batteria) Kg
• Dimensioni (L x P x A): 145 x 143 x 158 mm
• Diametro esterno cavo fibra: 2 ÷ 6 mm
• Durata elettrodi: 4000 archi
• Lunghezza termorestringenti: 60, 45, 40 mm

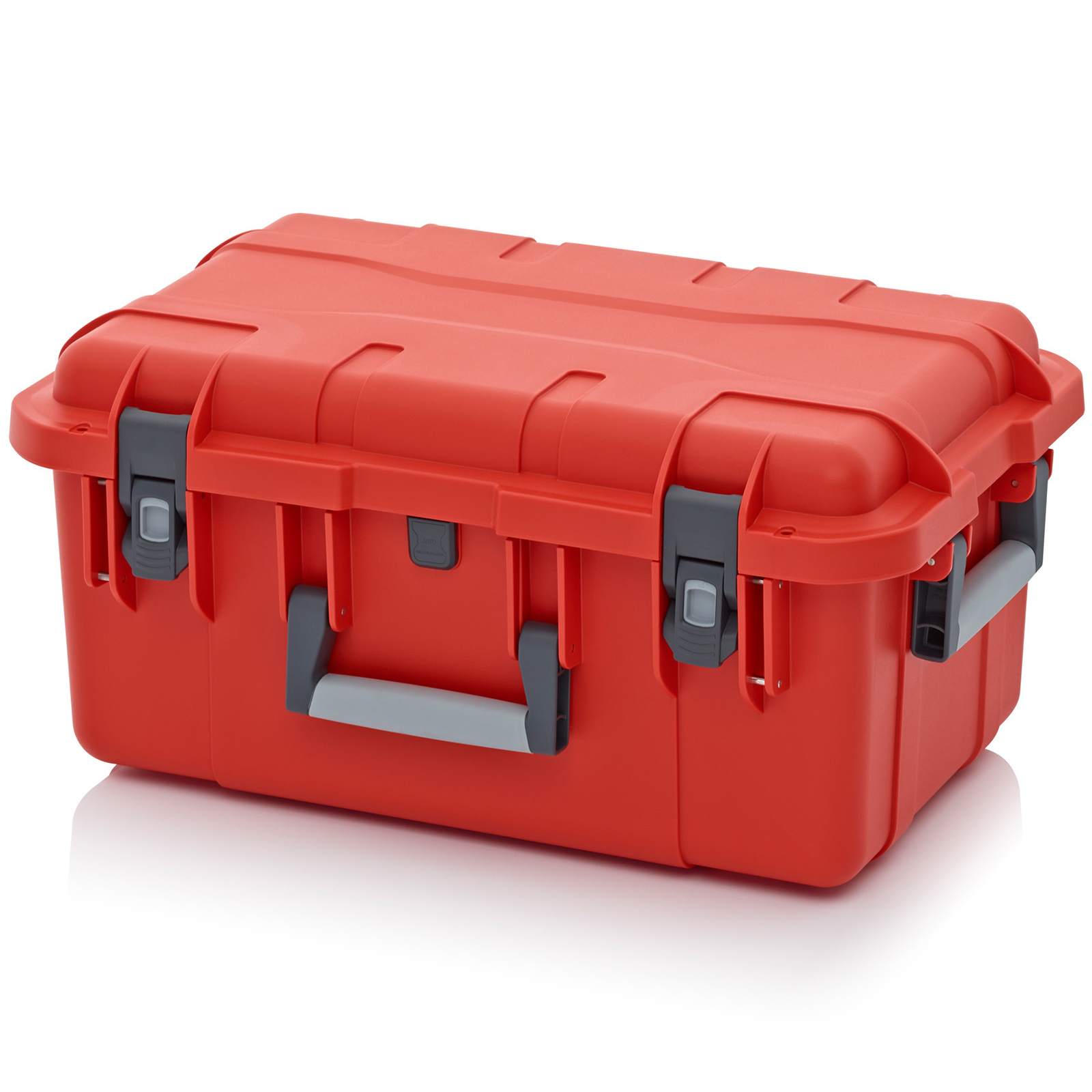

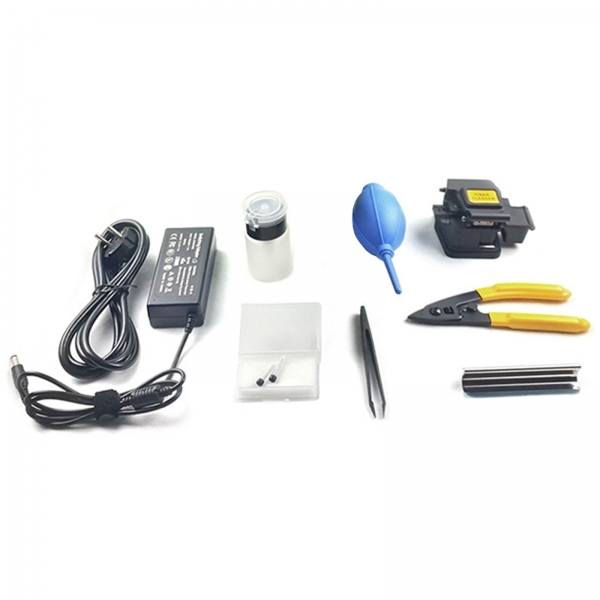

• Accessori inclusi: Taglierina, Stripper a 3 fori, Erogatore alcool, Alimnetatore 13,5V 5A, Coppia di elettrodi di ricambio, Pinzette di plastica, Pompetta ad aria, Vassoio di raffredamento, Manuale d'istruzioni, Valigia rigida, Alimentatore

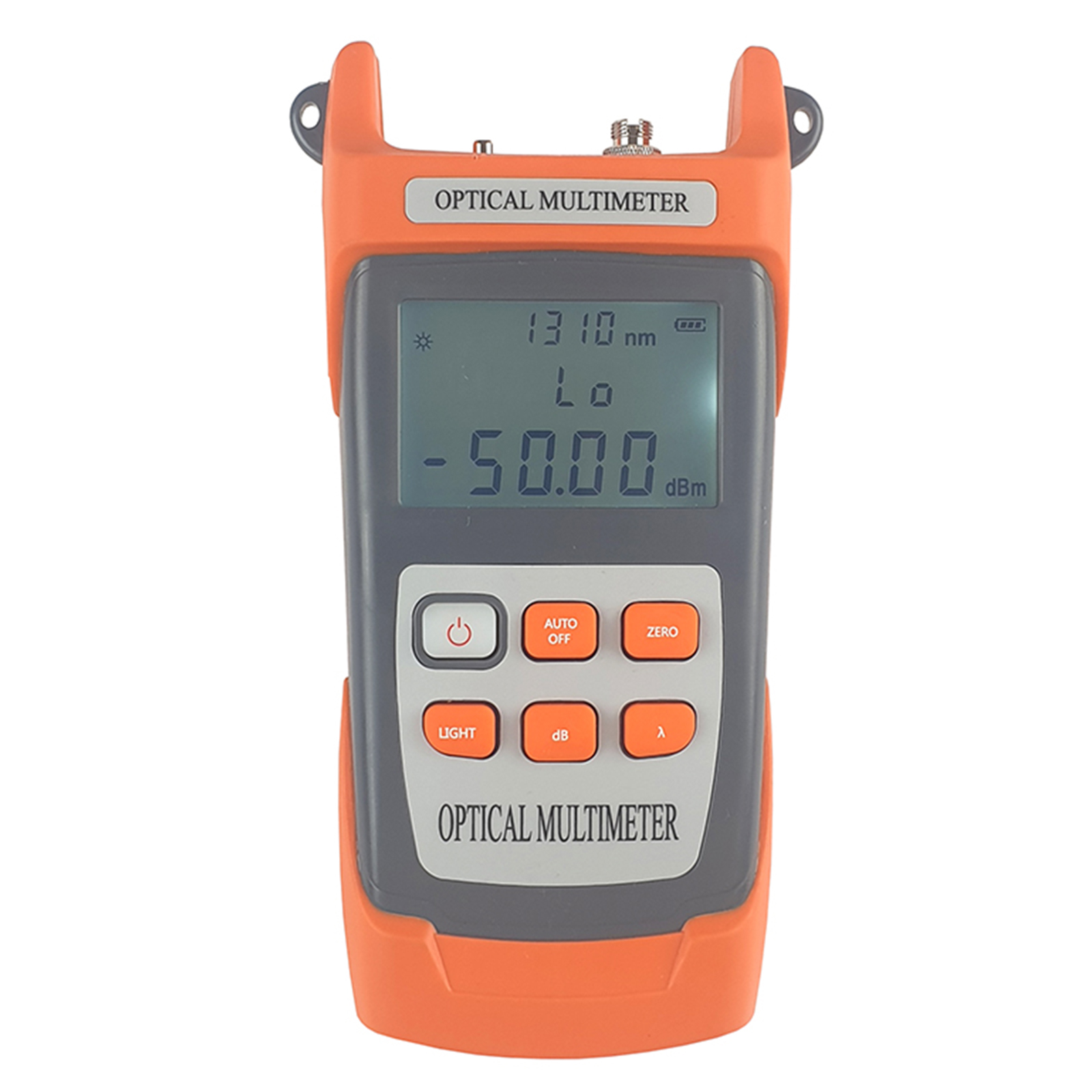

Descrizione Misuratore Di Potenza Ottica

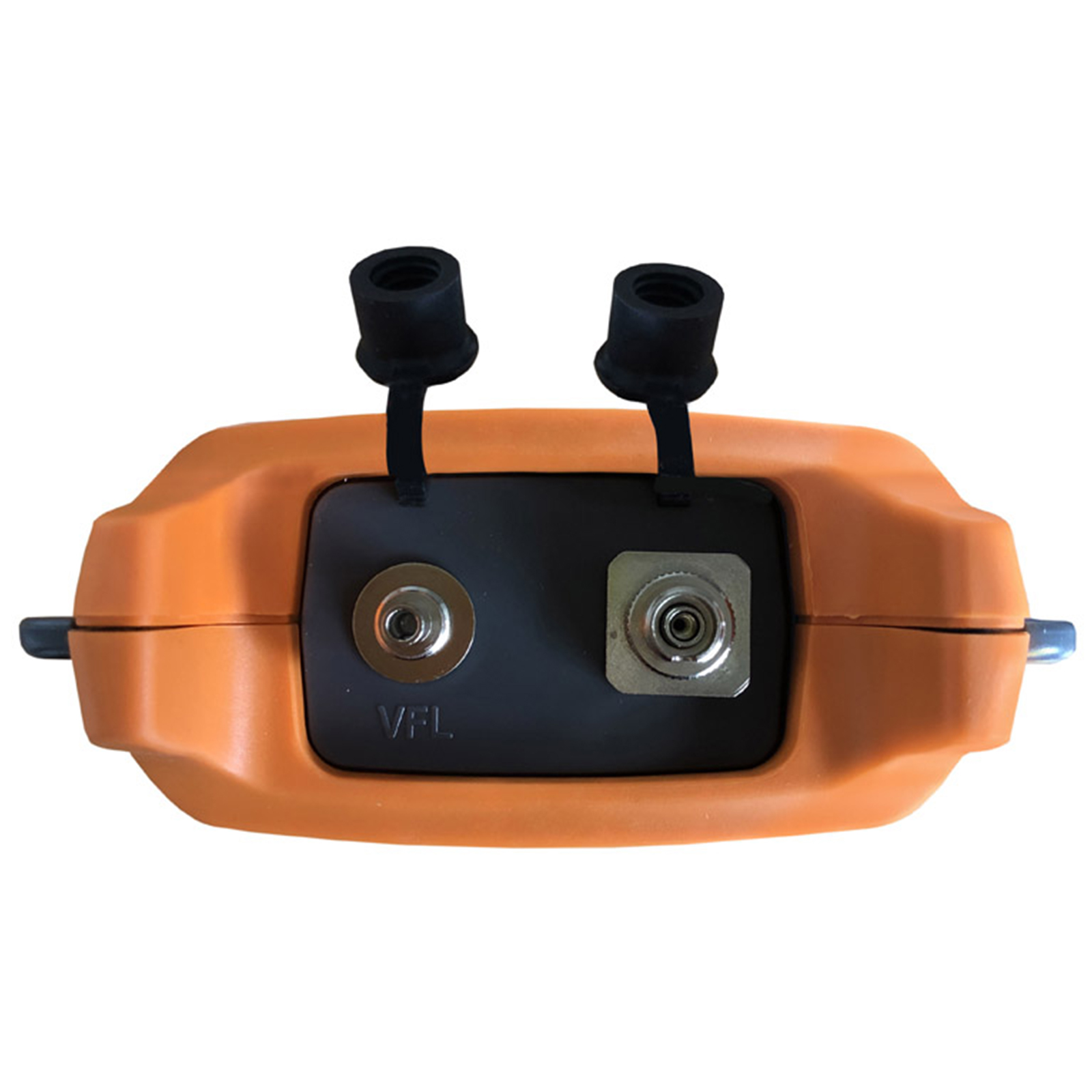

Il misuratore di potenza ottica OPM58 fornisce misurazioni di potenza ottica estremamente accurate per fibre ottiche monomodali e multimodali su 8 lunghezze d'onda ottica (3 MM e 5 SM). Dotato di VFL(Visual Fault Locator) che permette di analizzare le brevi tratte di fibra ottica tramite luce visibile all'occhio umano. Risulta essere perfetto per le esigenze quotidiane di test nelle reti in fibra ottica mono e multimodale, essendo in grado di misurare facilmente la potenza ottica ricevuta

Punti Di Forza

1. Retroilluminazione LCD per un facile utilizzo in ambienti bui come sottotetti o scantinati.
2. Capacità di lavorare su 6 lunghezze d'onda ottica (2 MM e 4 SM) - Elevata capacità di misurazione ad alta potenza.
3. Elevata precisione di misurazione con segnale stabilizzato.
4. Funzione di spegnimento automatico potendo risparmiare energia e avendo un basso consumo energetico permettendo un utilizzo prolungato sul campo

Applicazioni

Il misuratore di potenza ottica OPM58 fornisce misurazioni di potenza ottica estremamente accurate per fibre ottiche monomodali e multimodali su 8 lunghezze d'onda ottica (3 MM e 5 SM). Dotato di VFL(Visual Fault Locator) che permette di analizzare le brevi tratte di fibra ottica tramite luce visibile all'occhio umano. Risulta essere perfetto per le esigenze quotidiane di test nelle reti in fibra ottica mono e multimodale, essendo in grado di misurare facilmente la potenza ottica ricevuta.

Caratteristiche Misuratore Di Potenza Ottica

• Gamma di lunghezza d'onda ottica: 800 ÷ 1650 nm
• Lunghezze d'onda ottica misurabili: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm
• Tipo di rilevatore: InGaAs
• Range di potenza ottica misurabile: -50 ÷ +25 dBm
• Precisione: ±0,25 dB
• Risoluzione: 0,01 dB
• Rilevazione automatica frequenza: 270, 330, 1k, 2k Hz
• Interfaccia ottica: Intercambiabili FC, SC, ST
• Auto spegnimento: Sì
• Lunghezza d'onda VFL: 650 + 30 nm
• Potenza di uscita: 2 mW
• Frequenza di modulazione: onda continua / ad impulsi (1Hz - 2Hz)
• Connettore: Adattatore universale da 2,5 mm (FC/SC)
• Display: LCD 2,7" retroilluminato
• Alimentazione: 3 batterie alcaline AA
• Temperatura di funzionamento: -10 ÷ 50°C
• Temperatura di stoccaggio: -40 ÷ 70°C
• Dimensioni (L x A x P): 186 x 100 x 50 mm
• Peso: 240 g
• Accessorio incluso: 1 connettore SC/PC

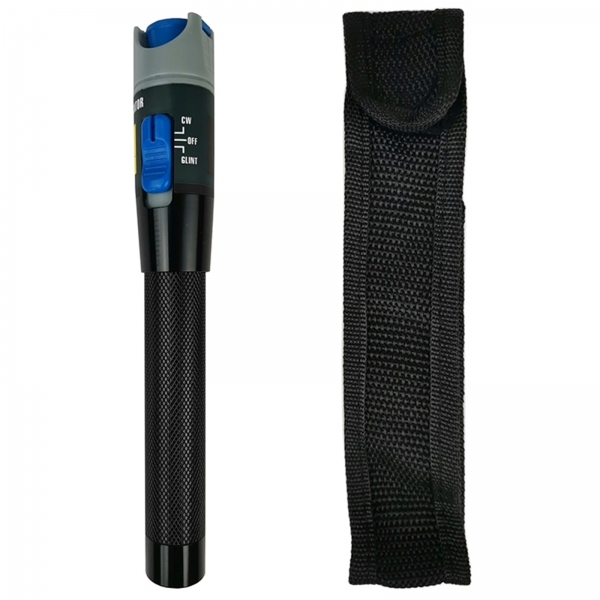

Descrizione Laser a Impulsi Per Fibra Ottica

L'emettitore laser visibile ad impulsi consente di tracciare la fibra ottica in modo rapido, semplice ed efficiente. Facilita l'identificazione e la verifica della continuità della fibra, Consente anche di rilevare e localizzare guasti come piegature, rotture o connettori difettosi. Può funzionare con luce fissa o intermittente

Punti Di Forza

1. Potenza di uscita laser >10 mW
2. Portata laser fino a 12 km
3. Modo di lavoro continuo / intermittente
4. Compatibile con fibre SM e MM
5. Connettore universale da 2,5 mm compatibile con connessioni SC, ST, FC

Applicazioni

Progettato per testare la continuità della fibra ottica. É lo strumento ideale l'installatore che necessita di un emettitore laser visibile efficiente ed economico per il tracciamento, l'instradamento e il controllo della continuità in una rete ottica durante e dopo l'installazione. Lo strumento invia una luce laser rossa visibile attraverso cavi in fibra ottica in grado di rilevare rotture o guasti nella fibra creando un bagliore luminoso intorno all'area difettosa. Il connettore universale può essere utilizzato per tutte le interfacce in fibra più comunemente utilizzate

Caratteristiche Laser a Impulsi Per Fibra Ottica

• Lunghezza d'onda: 650 ± 20 mW
• Potenza d'uscita: >10 mW
• Classificazione sicurezza laser: Classe III
• Modo: Pulsata (2Hz) e cw
• Tipo di batterie: 2 AAA ( non incluse)
• Raggio di emissione visibilità: 12 Km
• Temperatura di utilizzo: -10 ÷ +50°C
• Temperatura di stoccaggio: -20 ÷ +70°C
• Peso: 80 g
• Dimensioni: Ø26 x 175 mm
• Accessori inclusi: Manuale d'uso, borsa, laccio da polso e nucleo di ricambio

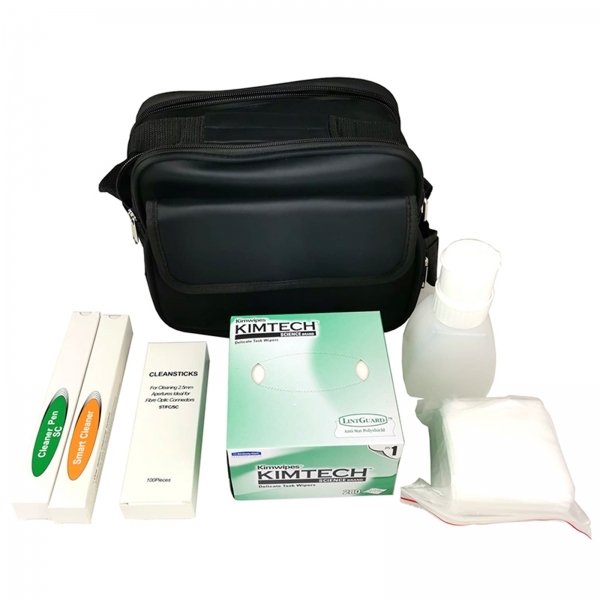

Descrizione Kit Pulizia Fibra Ottica

KITPF02 kit di pulizia per la fibra ottica contenente gli accessori più utilizzati e necessari per la lavorazione della fibra ottica

Punti Di Forza

1. Completo di accessori che vengono utilizzati per la preparazione della fibra ottica

Applicazioni

Completo di accessori che vengono utilizzati per la preparazione della fibra ottica

Caratteristiche Kit Pulizia Fibra Ottica

• 1 pulitore one-click per ferule LC
• 1 pulitore One-click per ferule SC/FC/ST
• 1 box contenente 280 salviette per la pulizia
• 1 busta contenente 50 salviette per la pulizia della fibra
• 1 scatola di stick di pulizia per ghiere da 2,5 mm SC/FC/ST
• 1 Dispenser vuoto da 250 ml
• 1 borsa di trasporto con tracolla
