Descrizione Prodotto
Cronotermostato MK-725. Esso rappresenta la soluzione ideale per la gestione di apparecchi di controllo termico di ogni ambiente residenziale, commerciale o ufficio. Grazie al collegamento wireless, l’ MK-725 risolve il problema della distanza tra il posizionamento della caldaia e l’area da riscaldare: sarà infatti possibile controllare caldaie e riscaldatori elettrici posti in cantine, solai, disimpegni, centrali termiche, garantendo la corretta gestione climatica delle zone di residenza. L’unità di controllo, grazie all’alimentazione a batterie ed il controllo via radio dell’unità di potenza, potrà essere posizionata in qualunque punto senza la necessità di alcun collegamento elettrico.
Le molteplici funzioni ne fanno un prodotto versatile, completo e di semplice impiego, grazie alla gestione mediante microprocessore, il grande display LCD ed soli cinque tasti per tutte le funzioni. L’utilizzo approfondito delle diverse funzioni dell’MK-725 permetterà di razionalizzare la programmazione dell’impianto di riscaldamento, con evidenti benefici in termini di economia di esercizio, oltre che di tutela e salvaguardia ambientale. Raccomandiamo di leggere completamente e con attenzione il presente manuale prima dell’installazione e
della programmazione, al fine di disporre di tutte le informazioni necessarie per un utilizzo ottimale: per la stessa ragione è raccomandabile conservarlo anche dopo la programmazione, al fine di potervi fare riferimento in futuro in caso di modifiche o aggiornamenti delle programmazioni.
Tra le funzioni più rilevanti di questo cronotermostato è utile ricordare:
- Suddivisione in due unità (controllo e potenza) tramite collegamento via radio wireless
- Suddivisione della giornata in ben 6 fasce orarie con temperature e orari regolabili singolarmente
- Selezione programmazione oraria a passi di 15 minuti
- Tre programmazioni settimanali, settimana e weekend, settimana e domenica, intera settimana
- Modalità automatica secondo programmazione, manuale permanente o manuale momentanea
- Protezione antigelo
- Blocco della pulsantiera
- Funzione anticalcare
- Ampio display retroilluminato con visualizzazione delle funzioni tramite icone
- Funzionamento a batterie dell’unità di controllo senza necessità di alimentazione di rete
- Oltre 65.000 codici di accoppiamento
- Funzionamento manuale
- Temperature impostabili a passi di 0,5 gradi per ciascuna fascia
- Comunicazione wireless 4.33Mhz
- Segnalazione mancanza collegamento wireless mediante feedback inverso
- Modalità spento
- Funzione vacanze
- Funzioni comfort ed energy saving
- Protezione antigelo/sovratemperatura
- Calibrazione termometrica
- Regolazione isteresi di avvio
- Blocco comandi
- Disattivazione programmazione
- Regolazione livelli antigelo/temperatura eccessiva
- Regolazione min/max livello temperature programmabili
- Funzione descaling contro la formazione di calcare nelle tubazioni
- Ripristino programmazione di fabbrica
- Copertura wireless risulta efficace fino a circa 15 metri in presenza di plafoni/solette e muri divisori
MK-725 è un cronotermostato digitale settimanale wireless semplice nell’uso e di grande versatilità. Adatto per il controllo della temperatura dei dispositivi con contatto di attivazione a due fili (caldaie murali, bruciatori a gasolio, ecc.), è composto da una unità di un controllo remoto con funzionamento a batteria, posizionabile ovunque all’interno dell’abitazione, ed una unità di potenza da collegare alla caldaia. La connettività wireless a 4,33Mhz tra unità di controllo e di potenza garantisce un una alta stabilità di trasmissione dei comandi. MK-725 unisce alla funzionalità pratica un elegante design di forma squadrata, di colore bianco con superfici lisce al tatto. Provvisto di ampio display nella parte superiore con retroilluminazione di colore blu e un selettore rotativo per la programmazione posta nella parte bassa frontale, è inoltre dotato inoltre di sensore termico al centro del bordo inferiore e staffa di fissaggio posteriore con contatti a pettine, installabile con cavi in canalina sia da incasso che da appoggio, morsetti a vite e doppio foro di fissaggio per tasselli con regolazione XY, sia per l’unità di controllo che per l’unità di potenza.
Caratteristiche Prodotto
- Temperatura di lavoro: 1° C ~ 70° C
- Precisione del display: ± 0,5° C
- Sensore termometrico: sonda NTC (10k) 1%
- Alimentazione: 2 x batterie 1,5 V AA (non incluse)
- Uscita: relé a contatto pulito
- Capacità di contatto: 10 A/220 V (riscaldamento elettrico RF)
- Gamma di impostazione temperatura: 5° C ~ 35° C (impostazione predefinita)
- Gamma di selezione temperatura: 1° C ~ 70° C
- Installazione: a parete Unità di controllo
Modulo di controllo:
- Dimensioni (LxAxP) : 130,02 x 90,11 x 27,40 mm
- Peso : 188 g
- Alimentazione: 2 x batterie 1,5 V AA (non incluse) Unità di potenza

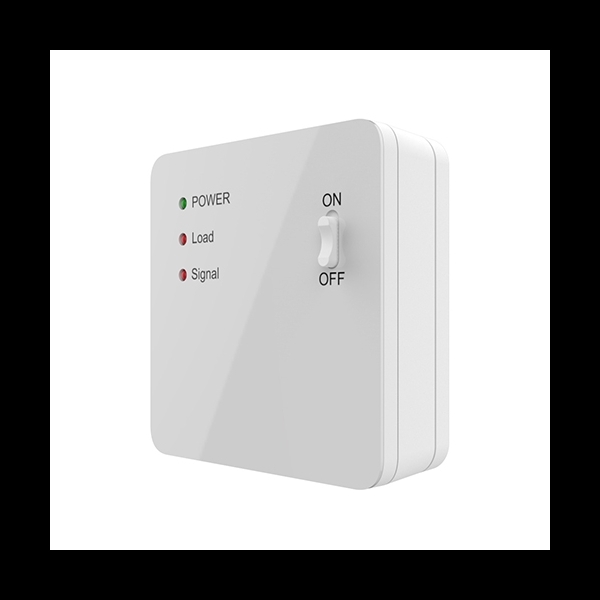

Ricevente:
- Dimensioni (LxAxP): 85,96 x 28.84 x 85,81 mm
- Peso: 112 g
- Alimentazione: 220V AC monofase 50 Hz
Prescrizioni di sicurezza
Il prodotto è ritenuto sicuro nelle condizioni di utilizzo previste; tuttavia, è necessario osservare alcune semplici indicazioni a maggior tutela della sicurezza dell’installatore e dell’operatore.
- Il cronotermostato deve essere impiegato per il solo fine per il quale è stato concepito, ossia il controllo di caldaie provviste di apposita connessione di comando o l’alimentazione di riscaldatori elettrici (stufe elettriche, termoventilatori, termoconvettori, radiatori ad olio, stufe alogene, stufe al carbonio, pannelli radianti) la cui potenza non ecceda i 2.000 Watt
- L’installazione può essere eseguita solo da personale in possesso delle necessarie qualifiche ed in osservanza delle vigenti prescrizioni di sicurezza
- Prima di procedere al collegamento, è necessario interrompere l’alimentazione elettrica dell’apparecchio al quale il cronotermostato deve essere collegato
- L’installazione delle unità deve essere effettuata su di una superficie solida, piana e stabile, al riparo da eccessivi sbalzi termici e da correnti d’aria dirette
- Non immergere alcuna parte del cronotermostato in alcun liquido in nessuna fase del suo utilizzo: è opportuno verificare che esso non entri in contatto con liquidi, nemmeno in casi fortuiti. Evitare pertanto di installarlo in prossimità di recipienti, acquari, vasi di fiori, irrigatori, spruzzatori automatici, umidificatori, rubinetti, tubature, sgocciolatoi, grondaie, vasche e similari
- Il cronotermostato non può essere installato in ambienti eccessivamente umidi o in atmosfere ove siano presenti agenti chimici, pressioni eccessive, possibilità di innesco di fiamme o esplosioni
- Il cronotermostato non deve essere installato sotto la radiazione solare diretta: tale circostanza è normalmente di estremo pregiudizio, oltre che per la sicurezza, anche per la sua funzionalità
- Il cronotermostato non deve essere utilizzato qualora almeno una delle due parti presenti eccessivi riscaldamenti, rigonfiamenti, variazioni di forma e colore, lesioni o aperture precedentemente assenti, nel caso emetta fumo o cattivo odore. In questa situazione, provvedere immediatamente a disconnettere la fornitura elettrica, quindi scollegare il cronotermostato, rimuoverne le batterie e rivolgersi a personale tecnico specializzato
- La programmazione e l’uso del cronotermostato devono essere effettuati solo dopo la lettura integrale di questo manuale
- Il cronotermostato non deve essere utilizzato da bambini o persone con carenze fisico/cognitive, a meno che non sia loro assicurata una adeguata supervisione
- Il prodotto è previsto per uso interno, in ambienti residenziali, commerciali e di servizio, in ogni caso al coperto: qualora il prodotto venga utilizzato in ambienti esposti alle intemperie, non ne è garantito il requisito di sicurezza
- Il cronotermostato non è un giocattolo e può risultare dannoso per i bambini anche dopo la sua dismissione, poiché talune parti potrebbero essere oggetto di ingestione se disassemblate
- Il cronotermostato assicura un corretto funzionamento solo con batterie formato AA da 1,5 Volts, alkaline o zinco/carbone non ricaricabili: l’utilizzo di batterie di formato o tensione differente può provocare malfunzionamenti e danni, non coperti da garanzia, con possibile pregiudizio per la sicurezza dell’operatore
- Le operazioni di detergenza devono essere effettuate avendo cura di non entrare in contatto con pile e connessioni cablate: fare riferimento al successivo capitolo per le relative prescrizioni
- Non c’è ragione per procedere al disassemblaggio del prodotto, che deve essere evitato anche dopo la dismissione dello stesso. Qualsiasi genere di verifica tecnica o riparazione, dovrà tassativamente essere eseguita da personale tecnico competente e specializzato
- Nessun oggetto sottile o metallico dovrà essere inserito nei fori dell’involucro, né nelle connessioni elettriche.
Installazione
L’unità di controllo può essere installata utilizzando l’apposita staffa per il montaggio a parete o su scatola standard da incasso a tre moduli (seppure nessun collegamento elettrico sia necessario), mentre, rimuovendo la staffa, è possibile l’installazione a tavolo utilizzando gli appositi piedini, forniti in dotazione, inserendoli nei fori rettangolari presenti lungo il bordo inferiore.
In caso di montaggio a parete, per rimuovere la staffa posteriore, agire con un cacciavite a taglio di medie dimensioni in corrispondenza delle fessure ai lati del bordo inferiore: facendo delicatamente leva, è possibile separare le parti, agevolando la divisione che potrà essere effettuata con le mani. Per l’installazione della staffa, utilizzare due tasselli adatti alla natura della superficie, opportunamente spaziati ed allineati, avendo cura di rivolgerne la parte alta in direzione delle frecce visibili nella parte interna lungo il bordo superiore; in caso di installazione in scatola murata a 3 moduli, utilizzare viti metriche per il fissaggio della staffa purché compatibili.
L’unità di potenza deve invece essere installata esclusivamente a parete: è opportuno che i collegamenti elettrici, provenienti dalla caldaia o dal riscaldatore elettrico, si trovino nelle immediate vicinanze del punto diinstallazione, considerando che essa dispone di un foro per l’ingresso dei cavi sia posteriormente (per canalina murata) che lungo il bordo inferiore (per canalina ad appoggio).
Per l’installazione della staffa, utilizzare tasselli adatti alla natura della superficie, opportunamente spaziati ed allineati, avendo cura di rivolgerne la parte alta in direzione della freccia visibile nella parte interna. Il collegamento elettrico dell’unità di potenza deve essere effettuato tassativamente con fornitura di rete interrotta (sezionatori disattivati), seguendo le indicazioni degli schemi di seguito, a seconda che sia collegata al comando di attivazione della caldaia o ad un riscaldatore elettrico: spellare i cavi per 0,5 cm e serrarli saldamente alla morsettiera con un cacciavite cercafase da 3 mm. In caso di collegamento di riscaldatori elettrici, la fase dovrà proveniente dal medesimo sezionatore del neutro collegato al morsetto 3; va inoltre assicurata una corretta messa a terra.
Una volta eseguiti a regola d’arte i collegamenti elettrici, è possibile installare le diverse unità: quella di controllo, se installata a parete, va semplicemente applicata alla staffa con una modesta pressione frontale fino ad udirne lo scatto, avendo avuto cura di inserire due batterie formato AA alkaline (preferibili) o zinco/carbone da 1,5 Volts. L’unità di potenza deve anch’essa essere applicata allineandola alla staffa ed esercitando una modeSchema di collegamento caldaia provvista di comando a due fili normalmente aperto sta pressione frontale fino ad udirne lo scatto, ponendo però particolare attenzione a far combaciare la morsettiera della staffa con i contatti elettrici presenti sull’unità: la necessità di una eccessiva pressione potrebbe essere indicativa di un cattivo allineamento e della possibilità di lesionare i contatti elettrici: porre quindi adeguata attenzione all’operazione. Essendo alimentata dalla tensione di rete, l’unità di potenza non necessita ovviamente di batterie. Una volta installato, se i collegamenti sono stati effettuati correttamente, dopo aver riattivato la fornitura elettrica, il cronotermostato è immediatamente operativo.
