Descrizione Prodotto

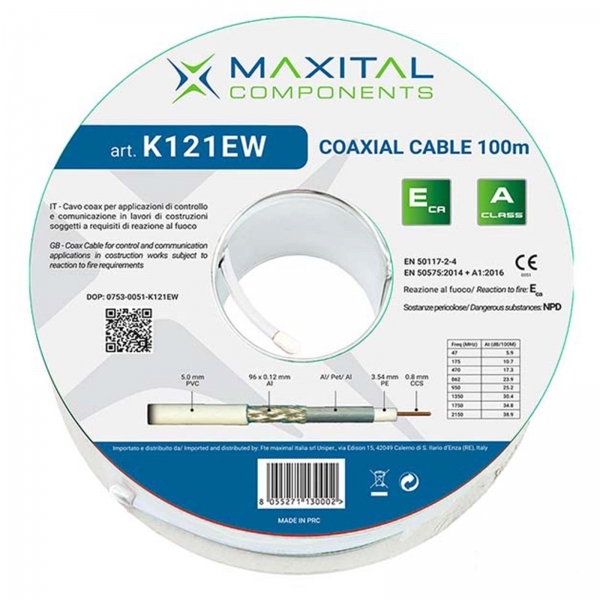

Cavo coassiale TVSAT con conduttore centrale in CCS, sezione da 5 mm in classe A e costruito con le specifiche appropriate per la bassa dispersione di gas tossici in caso d'incendio.

Punti di Forza

Conduttore interno in acciaio ramato - Guaina esterna in PVC bianco - Copertura della treccia 80 % - Ottima schermatura, classe A - CPR Euroclasse Eca

Applicazioni

Adatto per distribuire segnali TV e SAT lungo distanze medio/brevi.

Caratteristiche Prodotto

• Materiale conduttore interno: CCS - Acciaio ramato
• Diametro conduttore interno - mm: 0,8
• Materiale dielettrico: PE espanso
• Diametro dielettrico - mm: 3,55
• Materiale nastro: Al/Pet/Al
• Materiale treccia: Al
• Numero di fili treccia: 96 ( 16 x 6)
• Diametro fili treccia- mm: 0,12
• Copertura ottica treccia - mm: 80
• Tipo di schermatura: Doppia
• Diametro guaina esterna - mm: 5,2
• Materiale guaina esterna: PVC bianco - UV Resistant
• Reazione al fuoco - Classe CPR: Eca
• Peso del cavo - kg / km: 23
• Raggio minimo di curvatura - mm: 100
• Impedenza - Ohm: 75
• Capacità - pF / m: 53
• Velocità di propagazione - %: 84
• Resistenza CC conduttore interno/esterno - Ohm/km: <168 / <41
• Attenuazione @ 175 MHz - dB/100m: 10,7
• Attenuazione @ 470 MHz - dB/100m: 17,3
• Attenuazione @ 862 MHz - dB/100m: 23,9
• Attenuazione @ 950 MHz - dB/100m: 25,2
• Attenuazione @ 1350 MHz - dB/100m: 30,4
• Attenuazione @ 1750 MHz - dB/100m: 34,8
• Attenuazione @ 2150 MHz - dB/100m: 38,9
• Attenuazione @ 2400 MHz - dB/100m: 41,0
• Perdita di riflessione @ 5 ÷ 470 MHz - dB: >23
• Perdita di riflessione @ 470 ÷ 1000 MHz - dB: >20
• Perdita di riflessione @ 1000 ÷ 2000 MHz - dB: >18
• Perdita di riflessione @ 2000 ÷ 3000 MHz - dB: >15
• Efficienza di schermatura: Classe A
• Efficienza di schermatura @ 30 ÷ 1000 MHz - dB: >85
• Efficienza di schermatura @ 1000 ÷ 2000 MHz - dB: >75
• Efficienza di schermatura @ 2000 ÷ 3000 MHz - dB: >65
• Temperatura minima di installazione - ° C: -20
• Temperatura di esercizio - ° C: -20 ÷ 70
• Tipo di imballo singolo: Bobina di cartone
• Pezzatura unitaria - m: 100
• Tipo di imballo multiplo: Scatola di cartone
