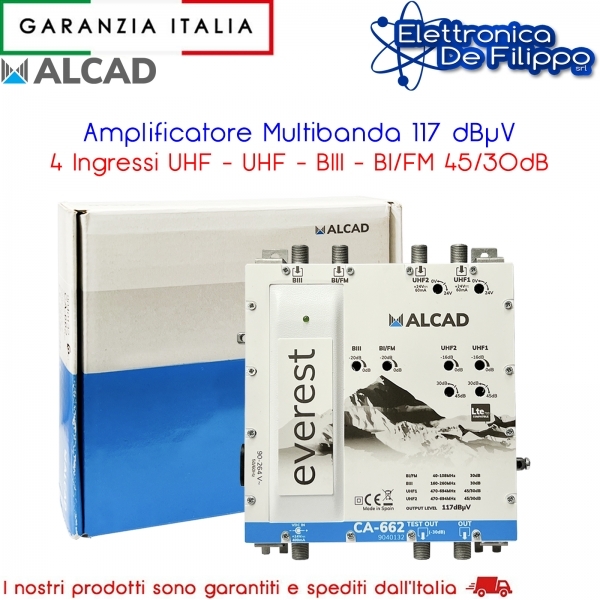

Descrizione Prodotto

Amplificatore a banda larga per head-end, con quattro ingressi e diverse configurazioni di frequenza, compatibile con la trasmissione di segnali di telefonia mobile LTE700 e LTE800. L'alimentatore integrato può alimentare un preamplificatore tramite un interruttore. Alimentatore esterno opzionale per alimentazione ridondante. Test-point di uscita per regolare l'installazione senza dover scollegare il segnale TV.
Realizzato in zama e lamiera di acciaio zincato per garantire la massima schermatura. Connettori di ingresso e uscita sui lati opposti per facilitare l'installazione. Connettori di tipo F.

Applicazioni
Installazioni MATV digitali e analogiche su larga scala interessate dalla trasmissione di segnali di telefonia mobile LTE700 e LTE800. Adatto per installazioni in cui i canali di ciascuna banda vengono ricevuti a livelli simili. Regolazione tramite interruttori e regolatori che controllano il guadagno su ciascun ingresso.

Caratteristiche Prodotto

• Ingressi: 4
• Uscite: 1/1
• Gamma di frequenza: UHF 1 (470 ÷ 694 MHz), UHF 2 (470 ÷ 694 MHz)
• Filtro LTE: LTE700
• Guadagno: 45/30 dB (±1,0 dB)
• Regolazione del guadagno: 16 dB
• Livello di uscita: 117 dBμV DIN 45004B, 114 dBμV (IMD3 -60dB), 107 dBμV (IMD2 -60 dB)
• Figura di rumore: 9 dB (±1,0 dB)
• Voltaggio in uscita: 24 V - 60 mA
• Voltaggio di rete: 99 ÷ 264 Vac - 8,8 W
• TENSIONE Esterna: 24 Vcc - 300 mA
• Temperatura di funzionamento: - 10 ÷ +65° C
• Indice di protezione: IP20
